GPS授时天线 北斗授时天线 Timing4200

【产品概述】
Timing4200Timing4200 是一款高性能的GPS L1& Beidou2 B1 授时天线，为通信授时的高可靠性而设计，广泛应用于通信授时。

【技术参数】

• 为通信授时应用专用设计
• 频率: 1575.42±5MHz & 1561±5MHz
• 电压范围：4V to 6V
• 增益:39+/-2dB(含LNA增益)
• 三阶滤波器
• 内置避雷器
• 连接器：N 型母头
• 典型应用：

*无线基础设施
*通信授时服务
*GPS /Beidou2 室内测试

频率范围 [MHz]：         1575.42±5

1561±5

增 益 [dBi] ：               39±2(LNA included)

极 化 方 式 ：               右旋圆极化.

轴   比[dB] ：               ＜5

3dB束宽[°] ：               110±10

前  后  比[dB] ：           10

噪声 系数[dB]：           ≤2.7

输出    驻波[dB]：         2.5

P1dB( out) [dBm] ：    >0

带外抑制 [dBc]：          f0=1568 MHz

12 min (f0=1568 MHz±50MHz)

35 min (f0=1568 MHz±70MHz)

70 min (f0=1568 MHz±120MHz)

输出阻抗[欧姆] ：          50

电压[V] ：                    4-6

电 流[mA]：                 45MAX

浪涌保护：                   符合IEC61000-4-5标准，4kv ,1.2/50us

仪器输出电阻 2Ω

重量 [Kg]：                  ＜ 1

连接器 ：                      N(Female)

【介质天线】

尺寸[mm]：                  40 (L)×40 (W)×7(H)

中心频率[MHz] ：          1568±5

带宽[MHz]：                 65（10db回波损耗）

最大增益[dBic]：            5.0

3dB束宽 ：                   110°±10°

前后比[dB]  ：               10

轴比[dB]：                    5

输出驻波[dB]：              ≤1.5

输出阻抗[欧姆]：            50

极化方式 ：                   右旋圆极化

【LAN】

频率范围 (MHz) ：        1568.42±30

增益[dBi] ：                 34±2

噪声系数[dB] ：            2.7

直流电压 [V] ：             4~6

直流电流 [mA]              ≤45

通带纹波[dB]   ：          <1 (1575.42±1.023MHz)

<2 (1575.42±5MHz)

<2(1561±5MHz)

输出P1dB ：                >0

滤波器(带外衰减) [dBc]： 12 min (f0=1568 MHz±50MHz)

35 min (f0=1568 MHz±50MHz)

70 min (f0=1568 MHz±50MHz)

输出驻波[dB]：            ≤2.5

输入驻波[dB]：            ≤2.5

【机械参数】

天线冒材料 ：               A B S

尺寸 [mm]                   Ø112×205

重量 [Kg]   ：               <1

工作温度 [℃]                -40~+70

储存温度 [℃]：             -40~+85

环境湿度 [%] ：            5-95

【产品细节】

【产品规格】

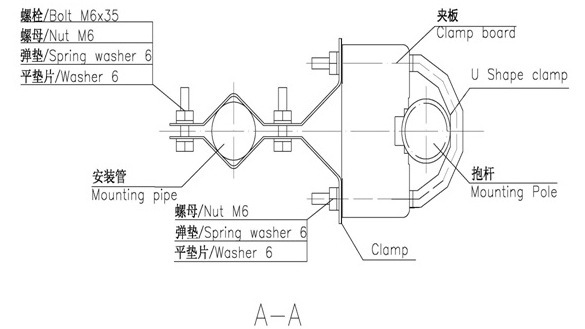

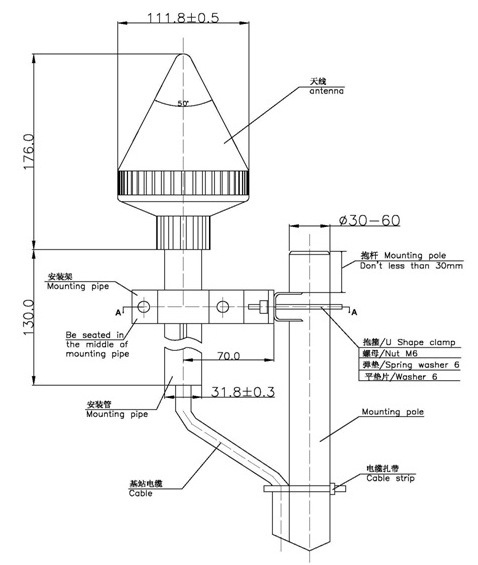

【安装说明】
