邯郸公交高架桥底停车场室内定位授时解决方案

2022.06.16

地点:邯郸公交高架桥底停车场

施工单位:深圳星火源电子有限公司




项目简介

由于公交停车场多数安放地址都在室内或者地下室,导致GPS北斗信号被阻挡,无法对公交车辆进行定位和授时。2022年6月,星火源为邯郸公交停车场提供了公交车室内定位和授时的解决方案。

针对邯郸公交高架桥底停车场面积大、信号弱的情况,我司设计了1套信号转发系统,进行GPS北斗信号的覆盖以满足对公交车辆定位和授时的需要


方案说明

这套公交车授时方案使用了GNSS授时天线Tingmi4100GPS线路放大器GA40GPS功分器MGS12GPS可调步进转发器GB50等产品,完成对室外GPS信号的转发和覆盖。可实现对卫星信号的强度进行调节,实现公共车辆对GPS北斗信号的接收、对公交车辆进出站的定位和授时。并且可以直接挂墙安装,适合安装在没有弱电井间或者不方便摆放机架式转发器的环境。

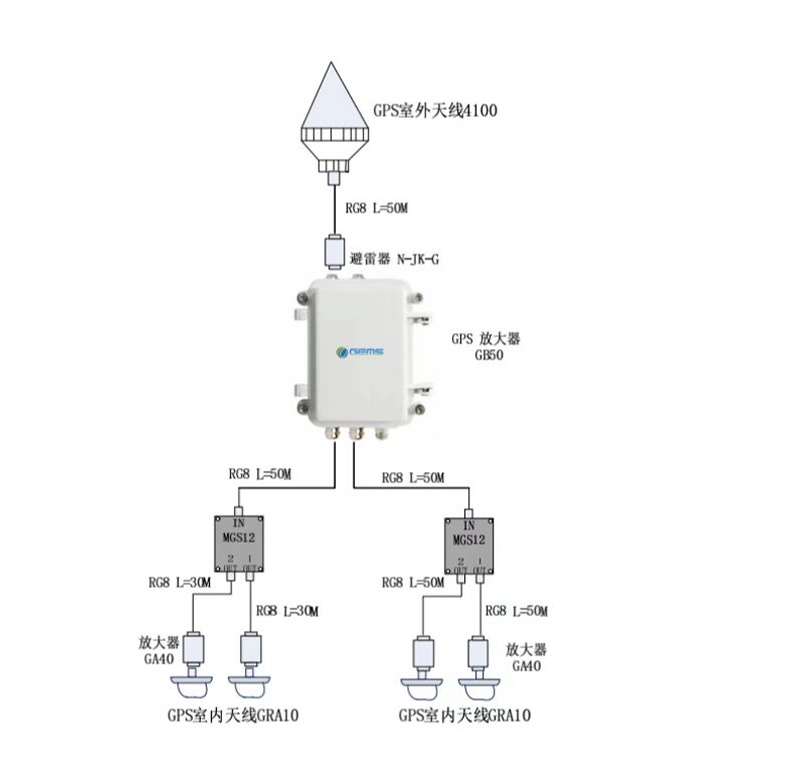

1. 系统连接图


解决的问题以及技术难点

1. 解决了公交首末站内接收不到GPS信号(无法定位和授时)的问题。

2. 室内环境复杂,GPS信号受干扰严重的问题
3. 公交车里的准确定位和授时;

现场图片

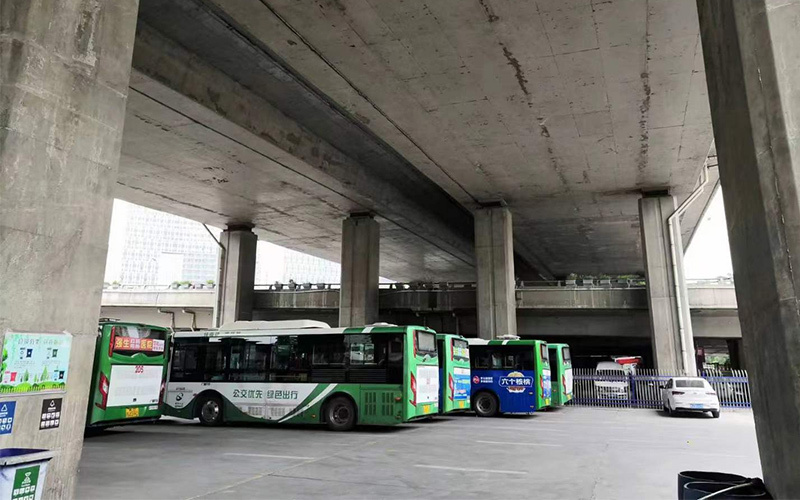

场站图片

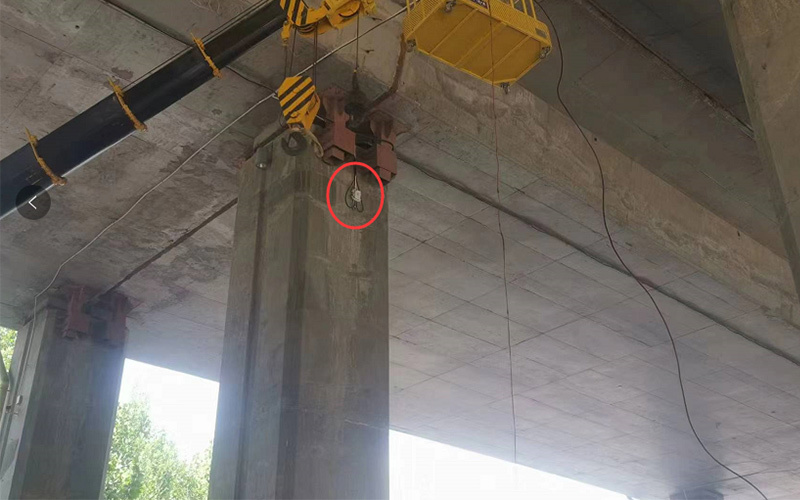

室内天线GRA10

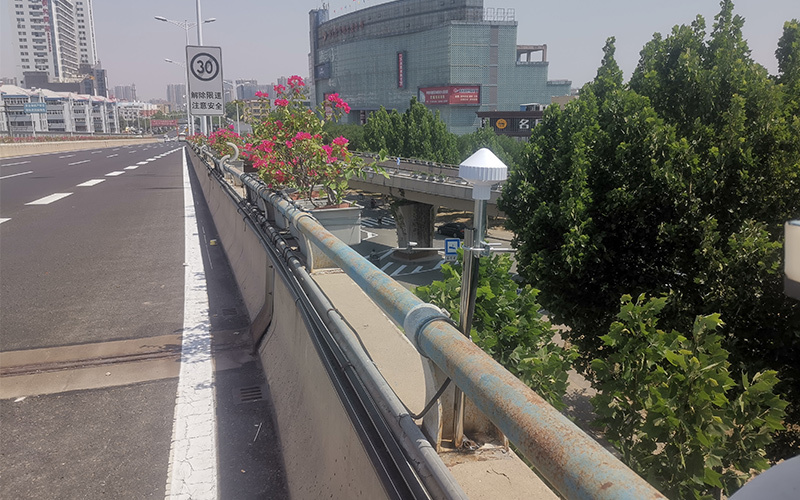

室外天线TIMING4100


设备和机柜安装图

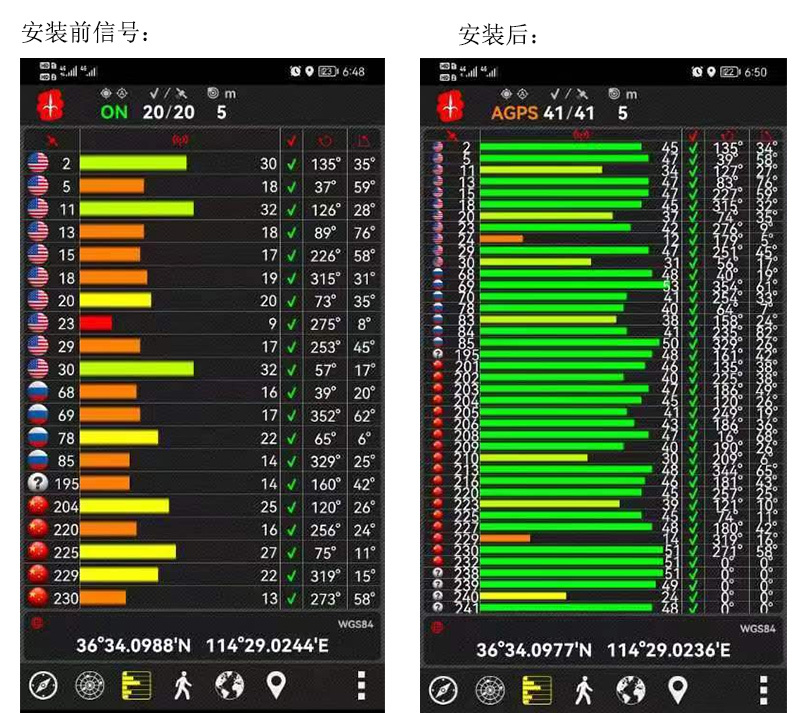

信号安装前后对比
