深圳南山创新科技中心公交停车场室内定位授时解决方案

2022.06.09


地点:创新科技中心公交首末站
施工单位:深圳星火源电子有限公司



项目简介

2022年,星火源为深圳某公交公司提供卫星定位信号放大器设备的室内定位授时系统的安装。因为公交停车场多数安放地址都在室内或者地下室,信号被阻挡,导致无GPS北斗信号,无法对公交车辆进行定位和授时。

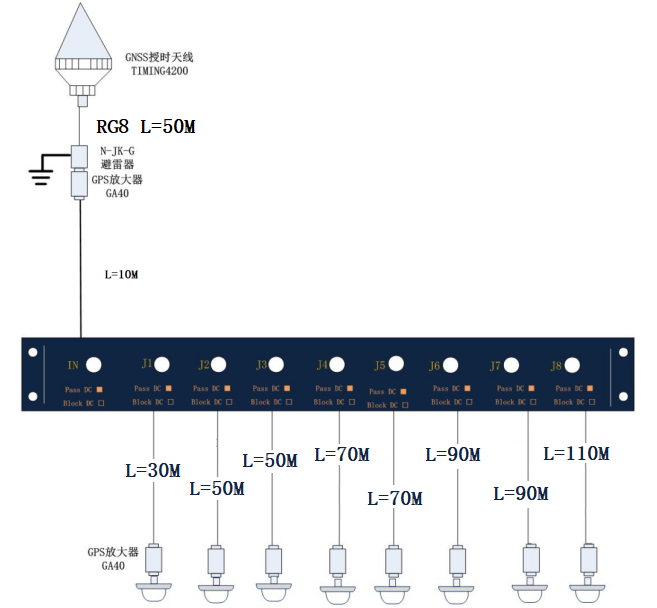

针对创新科技中心公交首末站,室内停车场信号弱的情况,我司设计了1套8口的GPS北斗信号转发器覆盖系统,进行GPS北斗信号的覆盖,以满足对公交车辆的定位和授时需要。

方案说明

这套公交车授时方案使用了GNSS授时天线Tingmi4200GPS线路放大器GA40GPS功分器GPS可调数显步进放大器RGA30-DV8等产品,完成对室外GPS信号的转发和覆盖。可实现对卫星信号的强度进行调节,实现公共车辆对GPS北斗信号的接收、对公交车辆进出站的定位和授时。





解决的问题以及技术难点
1. 解决了公交首末站内接收不到GPS信号(无法定位和授时)的问题。
2. 室内环境复杂,GPS信号受干扰严重的问题
3. 公交车里的准确定位和授时;


现场图片



场站图片

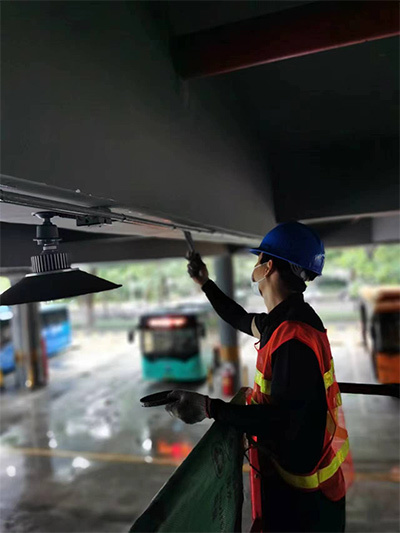

室内天线GRA10

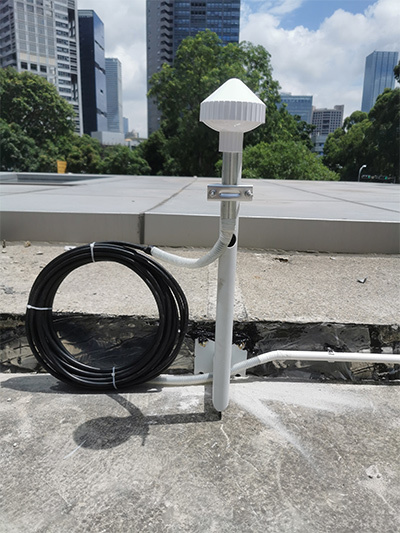

室外天线TIMING4200

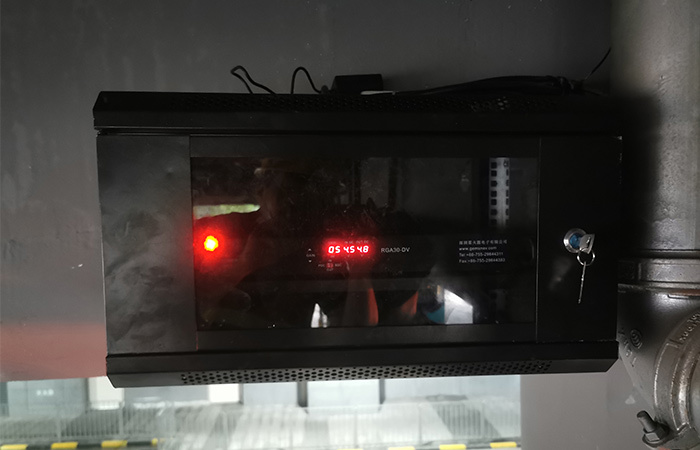

机柜内置设备RGA30-DV8安装图

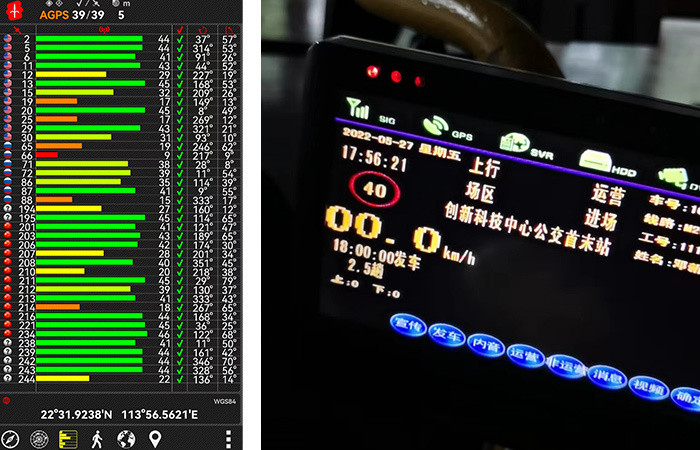

现场验收信号测试




星火源作为解决公交停车场室内定位和授时的方案商,专业做室内信号转发覆盖、室内定位系统十五年,一直在为全国各地公交停车场、火车站、飞机场等区域提供信号覆盖和授时的解决方案。
从成立之初开始一直研究多系统卫星转发,实现卫星定位、授时,为测试解决信号方案,致力于为各大实验室和生产线和汽车定位提供多系统卫星测试信号解决方案。星火源电子的GNSS信号转发器,GPS信号转发器,北斗信号转发器广泛应用于实验室测试、生产线制造测试,汽车定位授时等需要卫星信号覆盖的地方。
