服务于5G建设的共享GPS北斗天线的解决方案


目前三大运营商建设5G基站面临的现状拥挤不堪的天面现状






BBU机房楼顶天面已经布满GPS天线


俯瞰楼顶,数量庞大的GPS天线把整个楼顶的天台四周都围了起来



每个GPS北斗天线都需要配置一个避雷器,机柜空间杂乱、拥挤.



一个机柜8-12BBU,就需要12个避雷器,接12根避雷地线。



需要8-12个避雷器,8-12根馈线,

在一个机柜里边如何安装放置这些避雷器以及二分之一馈缆?


以上仅仅是3G,4GBBU机房,面对即将开始、已经开始的5G建设,如何开展?

     1. 有没有空间架设GPS天线?

2. 有没有空间架设馈缆?

    3. 有没有空间放置避雷器?


在机房的机箱里边,可以看到各种微带功分器,



在走线架上,随处可见微带功分器的身影。



这里架设的是7/8的馈缆,因为线路很长需要用更粗的馈缆,所以无论是空间还是成本,都不堪重负,

因此临时采用了大量的微带功分器来替代工程庞大的天线布线。




问题1

GPS授时模块通过同轴馈线为GPS天线提供3V-5V的直流馈电,每个基站提供的电压很可能是有差异的,

将这些电路连接到一起,所有电源全部连接在一起。电源是不是可能会出问题?

问题2

微带功分器的隔离度普遍最大只有18dB

18dB的隔离度对于增益为40dB的天线来说,隔离度远远不够。

问题3

射频指标差,表现在驻波和带内平坦度。端口之间隔离度太低,端口之间的射频指标互相影响,

因为供电问题,无法在没有使用的端口加载射频负载,射频指标特别是驻波会非常糟糕,平坦度一塌糊涂。


既然微带功分器在整个应用场景中有这么多的弊端,为什么还要采用这些功分器呢?


因为重新布线很麻烦,成本很高,工期很长,用功分器来替代布线是一个非常快捷,省时省力省钱的解决方案。


如果需要在线路上做射频功分,同时还需要考虑电源供电、隔离度、端口开路等问题的时候,

需要采用星火源为BBU基站专用设计的GPS/北斗/GNSS功分器。





GPS专用功分器的特点:

      1.有没有空间架设GPS天线?

2.有没有空间架设馈缆?

     3.有没有空间放置避雷器?

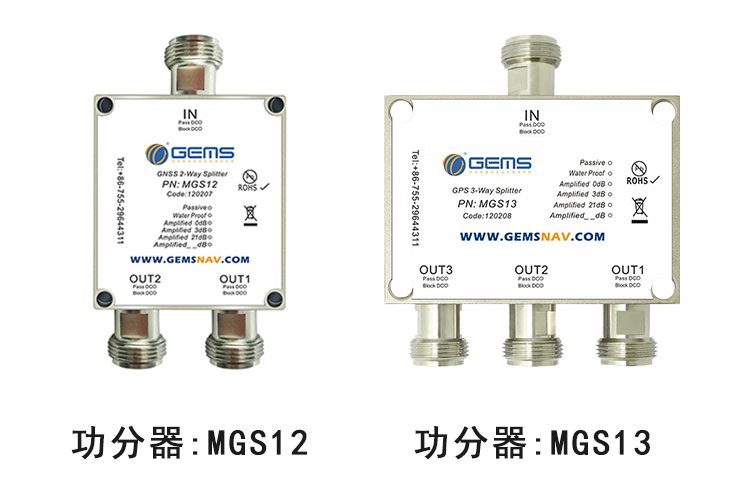

GPS专用功分器可以满足从2-32路的分线需求,是一种常用的分配方式,特别是4路以下的分配,

这种分配方式广泛的应用于通信运营现场,临时解决重新布线的困难。


站在通信运营的角度去考虑这个问题的话,我们还需要考虑更多的需求,

比如:天线备份、通信故障告警、电源告警、网络管理、系统扩容的便利性等等问题。

星火源的解决方案,能很好的去解决了现阶段以及已经开始的5GGPS扩容需求,

GPS北斗机房智能多路分配系统”应用于GPS北斗天线与BBU之间,对GPS北斗授时信号进行补偿放大,

并对这些天线信号进行放大、分路和管理,可接入多个BBU基站设备端口射频的天线接口。





主流的主流配置是双路(一主一备)输入、36路输出,其中主机容量:4BBU输出和4路从机输出;

从机可以是模拟从机(iRGS108)也可以是数字从机(RGS108D),每个从机的负荷能力是8BBU




满负荷配置是双路(一主一备)输入、8路从机(数字或模拟)输出,每个从机的负荷能力是8BBU,一共是64路输出。





基于1PPS+TOD方式的时间同步:基站能够支持通过1PPS信号和TOD信息输入,获得同步定时信息,

使基站与传输网络上游时间实现空口时间和频率精度同步。

数字输出端口:8HDMI/8RJ45

兼容主流最新型BBU设备(HDMI/RJ45接口)

基于1PPS+TOD方式的时间同步

具备连接BBU指示及告警功能

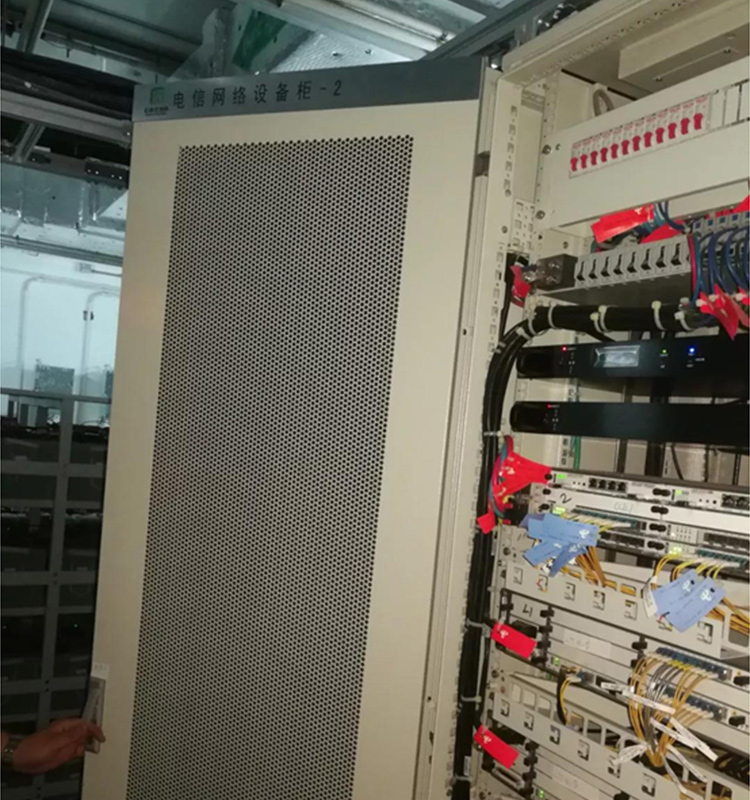

合肥电信用户现场
